一、 产品概述

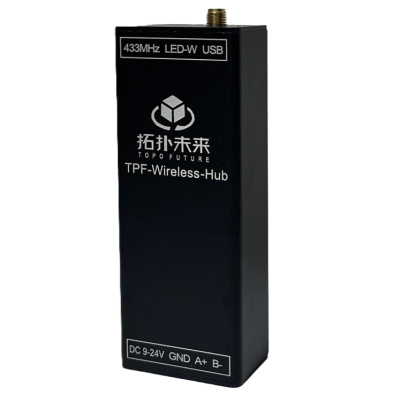

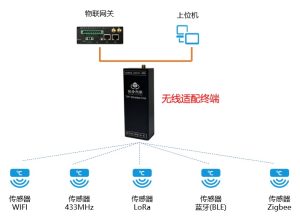

拓扑未来技术无线适配终端与传感器终端通过无线通信并采集数据。支持RS485上
行接口，上位机可通过Modbus-RTU协议读取数据或下发指令。支持用户定制传感器数
据，定制无线通信方式，包括WIFI, 433MHz, LoRa, BLE, Zigbee等。

1.1 特性
⚫ 一路标准RS485接口，支持波特率: 9600, 115200。
⚫ 支持自动上报模式和缓存模式，缓存模式最多支持256个从设备。
⚫ 433MHz适配终端支持4个频道，蓝牙支持地址过滤。
⚫ 内置RTC，支持上报数据携带时间戳信息。
⚫ 自主知识产权，支持软件，硬件，外观结构定制。
⚫ 支持9-24V宽电压输入，最大功耗<2W。
⚫ 支持卡扣固定，支持35 mm 工业导轨。

1.2 选型

型号	设备
TPF-WLA-WIFI	WIFI 无线适配终端,2.4G和5G频段
TPF-WLA-433M	433MHz 无线适配终端
TPF-WLA-LORA	LORA无线适配终端
TPF-WLA-BLE	蓝牙(BLE)无线适配终端
TPF-WLA-ZIGBEE	Zigbee无线适配终端

二、 电气特性

2.1 网络

433MHz	433 MHz 频段，按0.44 MHz带宽分为4个通道。
WIFI	2.4 GHz 频段
蓝牙BLE	2.4 GHz 频段，支持广播通道数据接收及解析。
LoRa	433 MHz 频段。
Zigbee	2.4 GHz 频段

2.2 RS485

每路最多支持 32 个负载单元

–7V 至 +12V 总线共模电压范围，可检测到低至200mV 的差分输入

电缆特性阻抗为120Ω，支持符合 22-24AWG 线规的屏蔽和非屏蔽双绞线

最大数据速率115200 bps，最大线缆长度1200米

2.3 电气特性

输入电压	直流 9V – 24V宽电压输入
工作温度	-35 °C ~ +75 °C
ESD	接触放电±5 KV，空气放电±10 KV
功耗	<2W

三、 接口说明

标识符	名称	功能说明

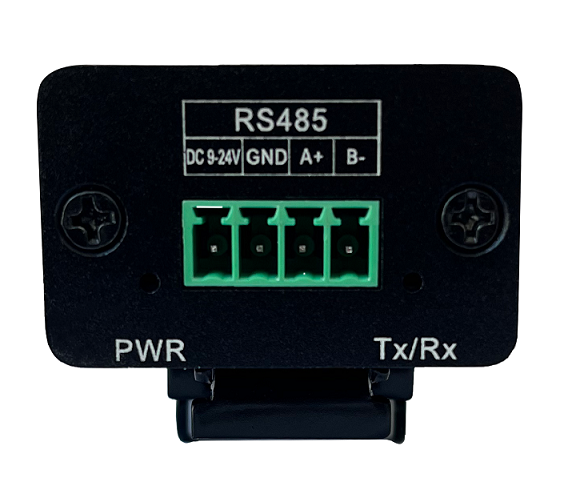

RS485	DC 9-24V	直流供电，9到24V宽电压输入
	GND	接地
	A+	RS485 A+
	B-	RS485 B-
PWR		电源指示灯
Tx/Rx		串行通信指示灯
LED-W		无线通信指示灯

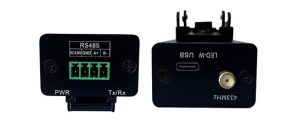

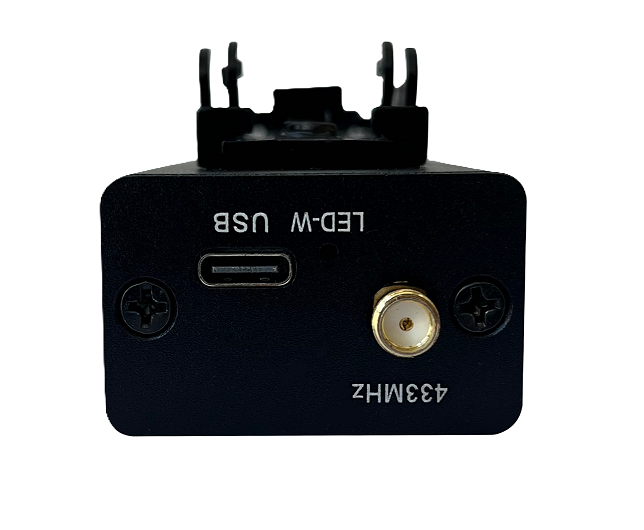

USB		TYPE-C接口，包括DC5V, GND, TTL 3.3V电平Tx/Rx
433MHz/BLE		外置天线SMA接口
